Ein Kotflügel ist ein Kotflügel. So war das lange. Man hat ihn abgeschraubt oder ausgeschnitten, ein neues Blech eingesetzt, punktgeschweißt, verzinnt, gespachtelt, lackiert. Wer das konnte, konnte es an jedem Auto.
Diese Zeit ist vorbei, und zwar gründlicher, als die meisten Autofahrer ahnen. In einer heutigen Karosserie stecken bis zu vier Grundwerkstoffe nebeneinander, verbunden mit bis zu vierzehn verschiedenen Fügeverfahren. Manche Bauteile darf man richten, andere nicht einmal erwärmen. Manche darf man nur an vorher festgelegten Stellen durchtrennen. Und das entscheidende Werkzeug ist nicht mehr das Schweißgerät, sondern der Reparaturleitfaden des Herstellers.
Dieser Artikel erklärt, was Mischbauweise technisch bedeutet, warum sie die Reparatur verändert hat, was das kostet — und was daraus für Fahrzeuge folgt, die zwanzig oder dreißig Jahre alt sind.
Was in einer heutigen Karosserie tatsächlich steckt
„Mischbauweise“ klingt nach einem Schlagwort. Sie ist aber sehr konkret. Frank Venier von Audi hat das Prinzip so formuliert: Man setzt „den aus Kosten- und Funktionssicht optimal passenden Werkstoff am richtigen Ort ein“.
Praktisch heißt das: weicher Tiefziehstahl dort, wo sich etwas verformen soll. Höher- und höchstfester Stahl dort, wo nichts nachgeben darf. Aluminiumblech in der Außenhaut. Aluminiumguss in den Knoten. Strangpressprofile in den Längsträgern. Und in den teuersten Fahrzeugen dazu noch Magnesium und Kohlefaser.
Die Spannweite bei Stahl allein ist enorm: von rund 270 MPa Zugfestigkeit bei Tiefziehblech bis über 1.000 MPa bei pressgehärtetem Borstahl, in Spitzenanwendungen bis 2.000 MPa. Zwischen dem weichsten und dem festesten Stahl in derselben Karosserie liegt also der Faktor sieben.
Wie sich das verteilt, zeigt der Audi Q7 der Baureihe 4M. Der Rohbau besteht aus:
| Anteil | Werkstoff |
|---|---|
| 38 % | kaltumgeformte Stahlblechteile |
| 36 % | Aluminiumbleche |
| 12 % | Aluminiumgussteile |
| 10 % | warmumgeformte hochfeste Stahlbleche |
| 4 % | Aluminium-Strangpressprofile |

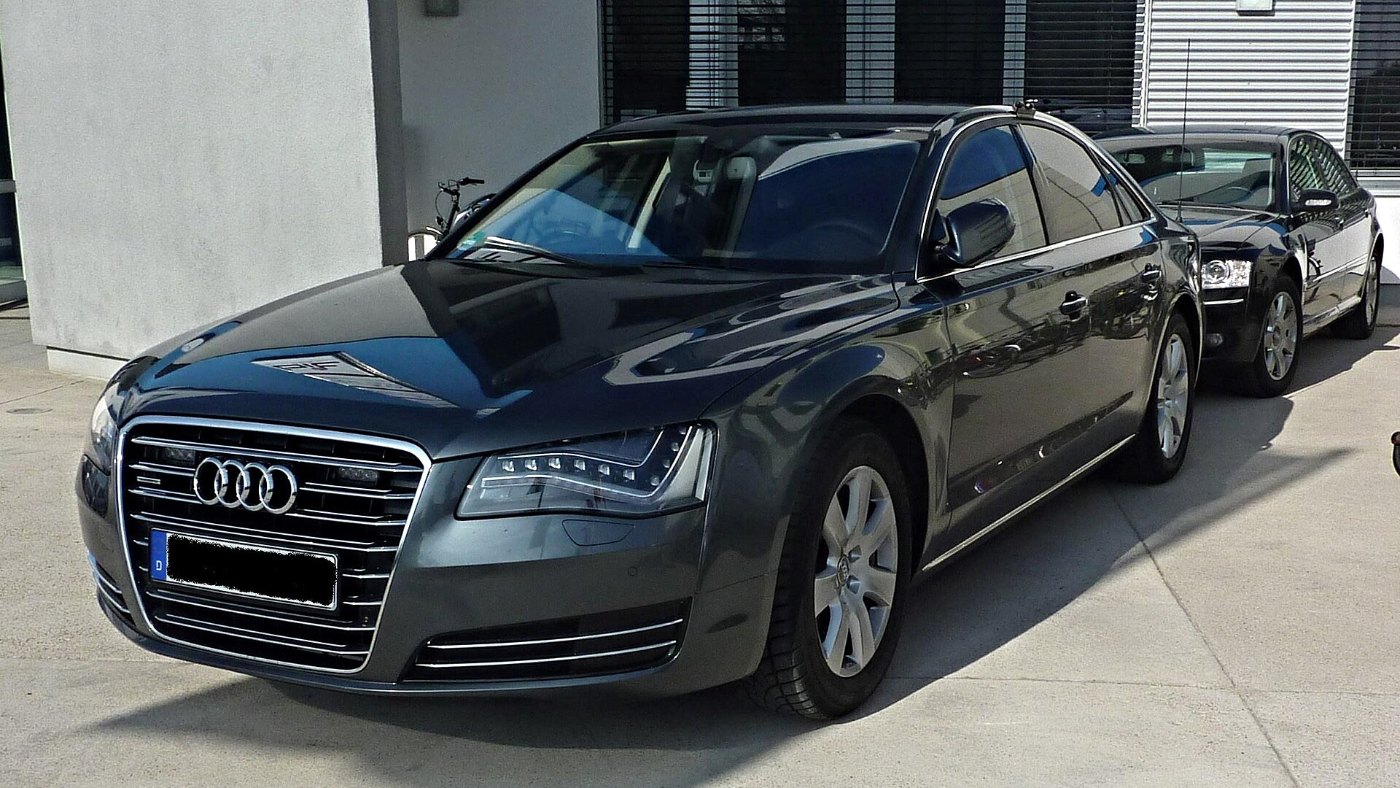

Der Audi A8 der Baureihe D5 von 2017 geht noch einen Schritt weiter und kombiniert erstmals vier Werkstoffe: 58 Prozent Aluminium, rund 1 Prozent CFK, etwa 0,5 Prozent Magnesium, der Rest Stahl. Die Rohkarosserie wiegt 282 Kilogramm — und damit übrigens mehr als die 236 Kilogramm des Vorgängers, bei 24 Prozent mehr Torsionssteifigkeit. Leichtbau heißt nicht automatisch leichter; er heißt, dass man an jeder Stelle nur so viel Material verbaut, wie die Funktion braucht.
Andere Beispiele, damit die Größenordnung klar wird:
- Mercedes S-Klasse W222 (ab 2013): über 50 Prozent Aluminium im Rohbau, komplette Außenhaut inklusive Dach aus Alu, Sicherheitszelle aus Stahl mit warmumgeformten Bauteilen in B-Säule, Dachrahmen und Tunnelverstärkung.
- Mercedes C-Klasse W205 (2014): Der Aluminiumanteil im Rohbau springt gegenüber dem Vorgänger von 9 auf 45 Prozent, der Stahlanteil fällt von 85 auf 45 Prozent. Damit ist die Mischbauweise in der Volumen-Mittelklasse angekommen.
- BMW 7er G11 (2015): erstes Serienauto mit Kohlefaser in der verdeckten Karosseriestruktur — Dachquerträger, A-, B- und C-Säule, teilweise Schweller und Mitteltunnel. Bis zu 130 Kilogramm leichter als der Vorgänger.

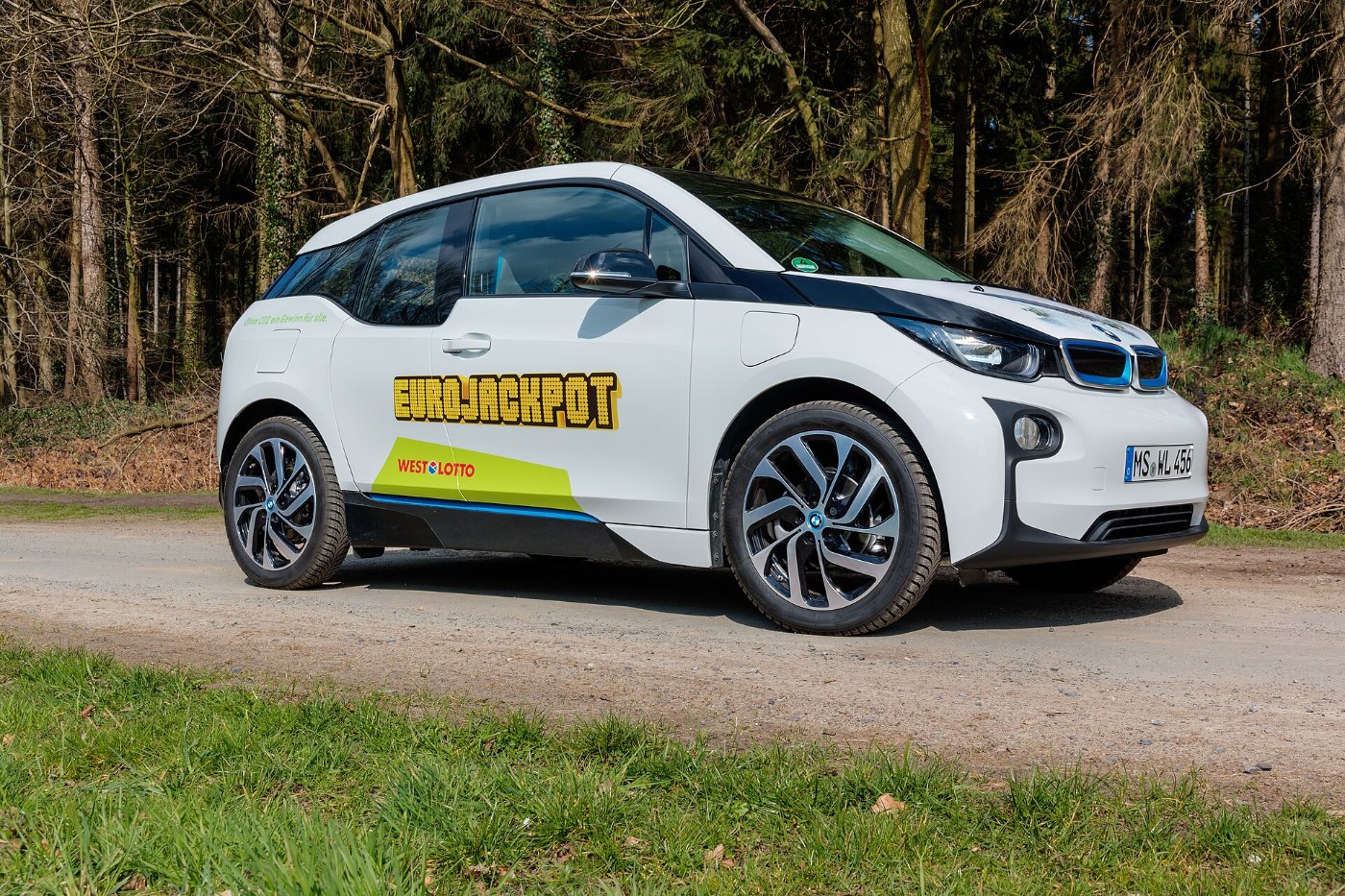

- BMW i3 (2013): Fahrgastzelle komplett aus CFK, rund 150 Kohlefaserbauteile, darunter ein Aluminium-Fahrmodul.
Der Punkt, an dem das Schweißgerät ausfällt
Der Kern des ganzen Themas ist ein metallurgisches Problem, und es lohnt sich, es genau zu verstehen, weil alles Weitere daraus folgt.
Widerstandspunktschweißen — das Verfahren, mit dem Karosserien seit den dreißiger Jahren zusammengesetzt werden — funktioniert, indem zwei Bleche zwischen Elektroden zusammengedrückt und durch Stromfluss örtlich aufgeschmolzen werden. Bei zwei Stahlblechen ist das unproblematisch. Bei Aluminium auf Stahl nicht.
An der Grenzfläche zwischen beiden Metallen bildet sich eine intermetallische Phase: eine Zwischenschicht aus Eisen-Aluminium-Verbindungen. Diese Schicht ist spröde und anfällig für Risse und Poren. Damit eine Verbindung überhaupt tragfähig bleibt, muss sie unter 10 Mikrometer dick bleiben — ein Zehntel eines menschlichen Haares.
Dazu kommen drei weitere Probleme:
| Problem | Folge |
|---|---|
| Unterschiedliche Schmelzpunkte | Aluminium ist längst flüssig, wenn Stahl noch fest ist |
| Unterschiedliche Wärmeausdehnung | Eigenspannungen in der Verbindung beim Abkühlen |
| Unterschiedliche elektrochemische Potenziale | Kontaktkorrosion an jeder blanken Berührungsstelle |
Das Prozessfenster ist entsprechend eng: Die Temperatur muss über dem Schmelzpunkt des Aluminiums liegen, aber unter der Verdampfungstemperatur der Zinkschicht des Stahls. Mit konventionellen Lichtbogenverfahren ist das kaum einzuhalten.
Die Konsequenz ist unbequem und eindeutig: Stahl, Aluminium, Magnesium und faserverstärkte Kunststoffe lassen sich nicht mit konventionellen Mitteln verbinden. Wer eine Karosserie aus mehreren Werkstoffen bauen will, muss andere Verfahren nehmen.
Wie heute gefügt wird
Die Antwort der Industrie ist nicht ein neues Verfahren, sondern ein Dutzend. Am Audi Q7 lässt sich das exakt beziffern. Eine Rohkarosserie enthält:
| Verfahren | Menge je Karosserie |
|---|---|
| Punktschweißverbindungen | 2.911 |
| Stanznieten | 2.600 |
| Fließlochschrauben (FDS) | 604 |
| SSR-Nieten | 277 |
| Clinchpunkte | 175 |
| Rollfalzen | 28,5 m |
| Laserschweißen Alu / Stahl | 6,0 m / 3,1 m |
| MIG- / MAG-Naht | 3,8 m / 3,3 m |
| Klebstoffauftrag | 200 m |
Ein paar dieser Verfahren muss man kennen, weil sie in der Reparatur wiederkehren:
Halbhohlstanzniete stanzen sich durch die obere Blechlage und spreizen sich in der unteren auf, ohne sie zu durchdringen. Sie brauchen beidseitige Zugänglichkeit und einen Amboss. Kein Wärmeeintrag, keine intermetallische Phase — deshalb sind sie das Standardverfahren für Alu auf Stahl.
Fließlochschrauben (Flow-Drill-Screws, FDS) erzeugen ihr Loch selbst, spanlos, ohne Vorbohrung, und sind einseitig setzbar — bis etwa vier Millimeter Aluminium. Das ist der Grund für ihre Verbreitung: Sie funktionieren dort, wo man nur von außen hinkommt.
Clinchen (Durchsetzfügen) verformt beide Bleche ineinander, ganz ohne Hilfsteil. Billig, aber weniger fest.
In der Werkstatt kommen dazu Blindniete und Fließformniete, MIG-Löten und — dort, wo der Hersteller es freigibt — weiterhin Punktschweißen und MAG-Schweißen. BMW gibt für einige dieser Reparaturverfahren gegenüber klassischem Schweißen und Löten bis zu 40 Prozent Zeitersparnis an, bei besserem Korrosionsschutz. Konkrete Beispiele aus dem BMW-5er-Reparaturkonzept: vordere Federstützen mit Zweikomponenten-Epoxid und Blindnieten, Dach- und Heckbereiche kleben und stanznieten, B-Säulen-Verstärkung als Sektionsreparatur mit MAG.
Ein Satz aus der Praxis, den man sich merken sollte: Beim Nieten gibt es keinen Spielraum bei den Parametern. Eine Nietverbindung kann optisch perfekt aussehen und strukturell trotzdem unbrauchbar sein. Deshalb ist der Kauf entsprechender Geräte bei manchen Herstellern an eine Pflichtschulung gekoppelt.
200 Meter Klebstoff
Der am meisten unterschätzte Werkstoff im modernen Karosseriebau ist der Klebstoff. Ein aktuelles Fahrzeug enthält 15 Kilogramm Kleber und mehr, entsprechend 130 bis 160 Meter Klebenaht. Beim BMW i3 sind es 160 Meter bei 1,5 Millimeter Klebespalt und 20 Millimeter Nahtbreite; Life- und Drive-Modul sind zusätzlich an nur vier Punkten verschraubt.
Der Klebstoff hat drei Aufgaben gleichzeitig: Er trägt Last, er dichtet ab, und er trennt die Werkstoffe elektrisch voneinander — ohne diese Isolierschicht würde eine Alu-Stahl-Verbindung durch Kontaktkorrosion aufgehen.
Für die Reparatur ist der entscheidende Punkt: Serienklebstoff und Reparaturklebstoff sind nicht dasselbe. In der Produktion werden überwiegend einkomponentige Strukturklebstoffe verwendet, die im Ofendurchlauf bei hohen Temperaturen aushärten. Diesen Prozess kann keine Werkstatt nachbilden. Repariert wird deshalb mit crashstabilen Zweikomponenten-Strukturklebstoffen, die bei Raumtemperatur aushärten, dafür aber eine zusätzliche mechanische oder thermische Fixierung brauchen.
Was das zeitlich bedeutet, zeigt ein gängiges Produkt (Teroson EP 5055, 2K-Epoxid):
| Kennwert | Wert |
|---|---|
| Verarbeitungszeit nach dem Mischen | 80 Minuten |
| Handfestigkeit bei 23 °C | rund 4 Stunden |
| Endfestigkeit bei Raumtemperatur | rund 2 Tage |
| Warmaushärtung | 30 min bei 80 °C Objekttemperatur |
| Zugscherfestigkeit | 18 bis 22 MPa |
Zwei Tage Endfestigkeit bei Raumtemperatur sind ein Kalkulationsfaktor, den es beim Punktschweißen nicht gab. Und wer die Klebung beschleunigen will, muss erwärmen — womit er bei der nächsten Einschränkung landet.
Denn geklebte Karosserien lassen sich auch nicht beliebig wieder zerlegen. Zum Lösen braucht es gezielten Wärmeeintrag; offene Flammen scheiden wegen des Korrosionsrisikos aus, ein Heißluftfön ist zu langsam und strahlt zu viel Wärme in die Umgebung ab. Genannt werden Infrarot- und Induktionsverfahren. Der Konflikt liegt auf der Hand: Die Wärme, die den Klebstoff löst, trifft gleichzeitig benachbarte Alu- und Stahlbauteile, für die feste Temperaturgrenzen gelten.
Was die Werkstatt dafür umbauen musste
Die sichtbarste Folge der Mischbauweise steht nicht im Auto, sondern in der Halle. Wer Aluminium instand setzt, braucht einen getrennten Arbeitsbereich — und zwar aus zwei voneinander unabhängigen Gründen.
Grund eins: Aluminiumstaub ist brennbar und explosiv. Zündquellen sind heiße Oberflächen durch Schleifandruck, Schleiffunken, elektrische Betriebsmittel und statische Elektrizität. Daraus folgt in der Praxis: zum Alu-Schleifen ausschließlich Druckluftwerkzeuge, ein separater Schleifarbeitsplatz, ATEX-zugelassene und antistatische Absaugung, Sauger mit Funkenfallen, zentrale Anlagen mit Abkühlstrecke. Aluminiumstaub gilt zusätzlich als Gesundheitsrisiko.
Grund zwei: Kontaktkorrosion durch Werkzeugvermischung. Sobald sich Stahl-Schleifpartikel an einem Aluminiumteil anlagern, entsteht ein galvanisches Element — und damit Korrosion. Schleifmittel, Schleifteller und Maschinen dürfen deshalb nicht zwischen Stahl und Alu wechseln. Für Aluminium gelten eigene Regeln:
| Werkzeug | Vorgabe für Aluminium |
|---|---|
| Drahtbürsten | nur Edelstahl |
| Schleifpapier | P150, P320, P500 — separat gelagert |
| Hämmer | Kunststoff, Holz oder Aluminium, kein Stahl |
| Alu-Werkzeug nach Stahleinsatz | unbrauchbar |
Dazu kommt die formale Seite. Porsche etwa schult und auditiert seine Partnerbetriebe nach eigenen Vorgaben und verlangt elektronische Messsysteme mit einer Toleranz von ±1 Millimeter. Beim BMW i3 waren anfangs nur vier Betriebe in ganz Deutschland für Strukturreparaturen an der Kohlefaserzelle autorisiert. Und eine Alu-Schulung ist keine Einweisung: Die Kurse sind auf sechs Teilnehmer begrenzt.
Die Regel, die alles entscheidet
Wenn man diesen Artikel auf einen Satz eindampft, dann auf diesen: Ob ein Bauteil gerichtet oder ersetzt wird, entscheidet nicht der Schaden, sondern der Werkstoff — und die Vorgabe des Herstellers.
Wie präzise diese Vorgaben sind, zeigt eine öffentlich zugängliche Werkstofftabelle aus der Tesla-Reparaturdokumentation für das Model Y. Sie ist deshalb ein gutes Beispiel, weil sie das, was andere Hersteller in kostenpflichtigen Portalen verstecken, offen aufführt:
| Werkstoff | Richten | Erwärmen | Schweißen |
|---|---|---|---|
| Aluminium 5xxx / 6xxx | erlaubt, ohne Falten | max. 100 °C | Punkt und MSG |
| Aluminiumguss | begrenzt | max. 100 °C | Punkt, MSG begrenzt |
| Weichstahl | kalt und warm | 650 °C, 2 × 90 s | alle Verfahren |
| Hochfester Stahl | kalt und warm, ohne Falten | 650 °C, 2 × 90 s | Punkt, MSG begrenzt |
| Ultrahochfester Stahl | Austausch statt Reparatur | nicht zulässig | kein Punktschweißen |
Der Grund für die letzte Zeile ist der interessanteste. Warmumgeformte Bauteile beziehen ihre Festigkeit nicht aus ihrer Legierung allein, sondern aus einem definierten Gefüge, das beim Pressen entsteht: Das Blech wird auf über 900 °C erhitzt, im Werkzeug umgeformt und dabei schlagartig abgekühlt. Jede spätere Erwärmung zerstört dieses Gefüge örtlich. Das Bauteil wird weich oder spröde — und man sieht es ihm nicht an. Deshalb lautet die Vorgabe für tragende Teile: ersetzen, nicht reparieren.
Praktisches Beispiel: Eine B-Säule ist bei Audi vierlagig aufgebaut, mit einer warmumgeformten Verstärkung, einer „harten“ Zone vom Dachrahmen abwärts und einer „weichen“ Zone oberhalb des Schwellers, die im Seitenaufprall gezielt nachgeben soll. Dieses Bauteil ist nicht reparierbar. Es wird komplett getauscht — und zwar an Trennstellen, die der Hersteller vorgibt.
Ähnlich eindeutig bei Aluminium: Druckgussteile und Strangpressprofile sind nicht rückformbar. Scharfkantige Verformungen an Strukturteilen ebenso wenig.
Bei den Temperaturgrenzen fürs Alu-Richten allerdings gehen die Angaben deutlich auseinander — und das sollte man wissen, bevor man einer Faustregel vertraut: Tesla nennt 100 °C, eine Fachpublikation arbeitet mit Thermo-Messstreifen bis 160 °C, ein Praxisbericht nennt 140 bis 150 °C als optimale Bearbeitungstemperatur, eine weitere Quelle 150 bis 400 °C je nach Legierung und Bauteil. Diese Spanne ist nicht auflösbar; sie hängt an Legierung, Bauteil und Hersteller. Die Herstellervorgabe schlägt jede Faustregel.
Erschwerend kommt hinzu: Aluminium zeigt optisch nicht an, wie warm es ist. Stahl läuft an und warnt damit. Alu sieht bei 400 °C genauso aus wie bei 20 °C — bis es plötzlich zusammensackt.
Die Niete wieder herauszubekommen ist eigene Handwerkskunst
Ein Detail, das in keiner Werbebroschüre steht: 2.600 Stanznieten müssen im Schadensfall auch wieder heraus.
Der naheliegende Weg ist Ausbohren. Er hat drei Nachteile. Der Bohrer rutscht an den harten Nieten ab. Der Werkzeugverschleiß ist enorm — ein Schweißpunktbohrer für Stanzniete kostet rund 60 Euro, und bei der Reparatur eines Porsche 911 können bis zu zehn davon verschlissen werden. Und die Späne fallen in Hohlräume, wo sie an Aluminium Korrosion auslösen.
Die Alternative heißt Ziehen: Auf den Nietkopf wird ein Bolzen aufgeschweißt, an dem die Niete anschließend herausgezogen wird. Der Zeitunterschied ist erheblich. Für den Gussknoten in der A-Säule eines Audi TT mit über siebzig Nieten nennt eine Fachquelle: fast ein ganzer Arbeitstag beim Bohren, rund drei Stunden beim Ziehen — etwa 70 Prozent Zeitersparnis.
Wer wissen will, warum ein moderner Blechschaden vierstellig wird, findet hier einen Teil der Antwort. Es ist nicht das Teil. Es ist die Zeit, die vergeht, bevor man das alte überhaupt loshat.
Kohlefaser: das Bauteil, dem man den Schaden nicht ansieht
Bei CFK verschärft sich das Grundproblem. Ein Stahlblech zeigt eine Delle. Ein Aluminiumblech zeigt eine Delle. Ein Kohlefaserbauteil kann innerlich delaminiert sein — die Faserlagen haben sich getrennt, die Tragfähigkeit ist erheblich reduziert — und die Oberfläche sieht nahezu unauffällig aus.
Sichtprüfung allein reicht deshalb nicht. Als zusätzliche Indizien werden genannt: Oberflächenveränderungen, verändertes Klangverhalten bei der Klopfprüfung, Kantenbrüche, Verfärbungen. Bei struktur- oder crashrelevanten Bauteilen ist teilweise Demontage oder eine weiterführende technische Untersuchung nötig.
Das heißt aber nicht, dass CFK unreparierbar wäre. Beim BMW i3 sieht das Konzept so aus:
| Schadensklasse | Anteil | Reparatur |
|---|---|---|
| Leichte Schäden an geclipsten und geschraubten Anbauteilen | rund 90 % | in jeder Werkstatt, vorlackierte Ersatzteile |
| Strukturschäden am Life-Modul | rund 5 % | Sektionsverfahren im autorisierten Betrieb |
Die Sektionsreparatur läuft ohne Schweißen und ohne Nieten: Vorher definierte Bereiche werden mit einem patentierten Fräswerkzeug herausgetrennt, durch Ersatzsegmente ersetzt, mit Spezialkleber eingeklebt und innen mit Stahlbändern verstärkt.
Und ein Ergebnis, das die verbreitete Annahme „Carbon gleich Totalschaden“ nicht bestätigt: Die Reparaturkosten des i3 lagen im Test auf dem Niveau eines BMW 1er (E87), bei leichten Schäden bei 88 Prozent der Vergleichskosten. Versicherungseinstufung nach dem Test: VK 18.
Was das kostet — und der Widerspruch in den Zahlen
Zunächst die Basis, die für jede Reparatur gilt. Der GDV nennt für 2024:
| Kennzahl 2024 | Wert | Veränderung |
|---|---|---|
| Stundensatz Mechanik/Elektrik | 202 € | +8 % zum Vorjahr |
| Stundensatz Lackierung | 220 € | +8 % zum Vorjahr |
| Durchschnittlicher Schadenaufwand Kfz-Haftpflicht | rund 4.250 € | +60 % gegenüber 2017 |
| Stundensätze seit 2017 | +rund 50 % | Inflation im selben Zeitraum: 24 % |
Bei Stundensätzen von über 200 Euro wird jede zusätzliche Arbeitsstunde teuer — und Mischbauweise erzeugt zusätzliche Arbeitsstunden.
Jetzt zu der Frage, ob Mischbauweise die Reparatur tatsächlich verteuert. Hier gibt es einen der seltenen sauberen Direktvergleiche: den Ford F-150, der 2014 noch eine Stahlkarosserie hatte und 2015 auf Aluminium umgestellt wurde — gleiches Fahrzeug, gleicher Markt, unterschiedlicher Werkstoff.
Das amerikanische Versicherungsinstitut IIHS hat beide Versionen in Reparaturtests verglichen:
| Schaden | Stahl 2014 | Alu 2015 | Differenz |
|---|---|---|---|
| Front, 10 mph, 15 % Überdeckung | 3.759 $ | 4.147 $ | +10,3 % |
| Heck | 3.275 $ | 4.738 $ | +44,6 % |
| Kombiniert | — | — | +26 % |
Das sieht eindeutig aus. Und dann kommen die echten Versicherungsdaten und sagen etwas anderes.
Das HLDI verglich 2018 die realen Schadensmeldungen: Die Schadenhäufigkeit lag beim Alu-F-150 7 Prozent höher, die durchschnittliche Schadenhöhe aber 7 Prozent niedriger. Die Effekte heben sich auf. Als Gründe werden genannt: günstigere Aluminiumteile, modularer Aufbau, flächendeckende Reparaturschulung durch Ford.
Auffällig war dagegen etwas anderes: 36 Prozent der Ansprüche am Alu-Modell brauchten eine Nachtragskalkulation (gegenüber 27 Prozent beim Stahlmodell), und 41 Prozent hatten noch zwei Monate nach dem Unfall offene Zahlungen. Bei den Modelljahren 2016 und 2017 besserte sich das.
Die ehrliche Lesart ist also: Mischbauweise treibt vor allem Reparaturdauer, Nachträge und Prozessaufwand — nicht zwangsläufig die reine Schadenhöhe, sofern Werkstattnetz und Schulung stehen.
Was ich nicht belegen konnte, obwohl es überall behauptet wird: dass Mischbauweise die Totalschadenquote erhöht. Weder beim Allianz Zentrum für Technik noch beim GDV noch beim KTI habe ich dazu eine belastbare Zahl gefunden. Die Kausalkette ist plausibel — nicht rückformbare Guss- und Strangpressteile, nicht richtbare warmumgeformte Bauteile, Sektionierungspflicht, hohe Stundensätze —, aber sie ist eine Ableitung und kein Beleg. Ich schreibe sie deshalb nicht als Tatsache hin.
Was das für ältere Fahrzeuge bedeutet
Jetzt der Teil, der für Youngtimer-Fahrer interessant ist. Die entscheidende Frage lautet: Ab wann betrifft mich das?
Ein grober Indikator ist die Aluminiummenge pro Fahrzeug. Sie stieg von rund 50 Kilogramm im Jahr 1990 auf etwa 151 Kilogramm 2018. Wichtig ist dabei eine Einschränkung: 2012 entfielen nur 14 Prozent des Fahrzeugaluminiums auf Walzprodukte, also Blech; 70 Prozent waren Guss, überwiegend im Antrieb. Der Karosserieanteil ist also deutlich kleiner als die Gesamtzahl suggeriert.
Die belegbaren Wendepunkte für die Werkstattpraxis:
| Jahr | Fahrzeug | Bedeutung |
|---|---|---|
| 1994 | Audi A8 D2 | erste Großserien-Aluminiumkarosserie der Oberklasse |

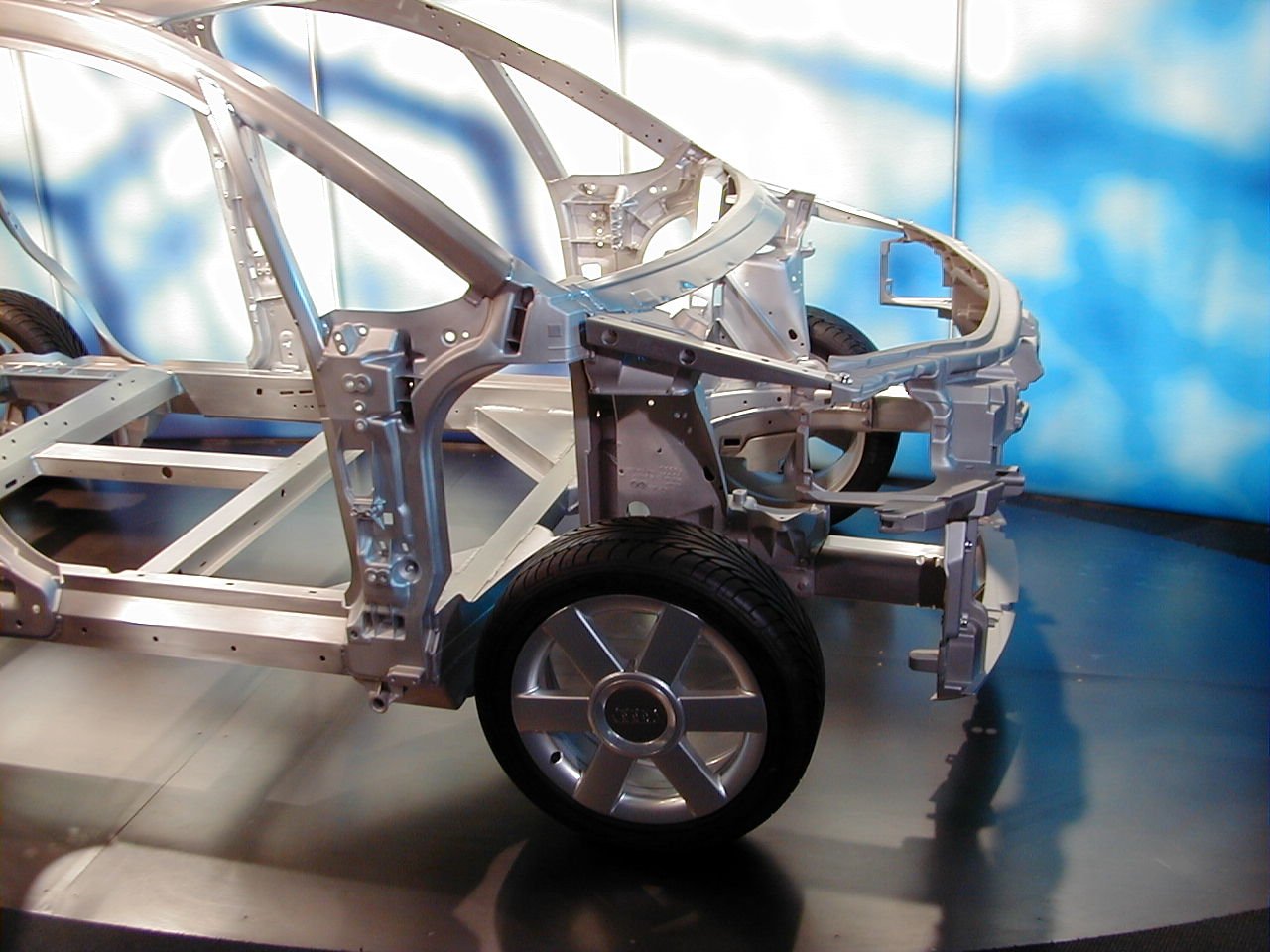

| 1999 | Audi A2 | Aluminium-Space-Frame im Kleinwagen |
| 2013 | Mercedes S-Klasse W222 | über 50 % Alu im Rohbau, komplette Alu-Außenhaut |
| 2013 | BMW i3 | CFK-Fahrgastzelle in Serie |
| 2014 | Mercedes C-Klasse W205 | Alu-Anteil springt von 9 auf 45 % — Mischbauweise in der Volumen-Mittelklasse |
| 2015 | Ford F-150 | Alu-Karosserie im meistverkauften Fahrzeug der USA |
| 2015 | BMW 7er G11 | CFK in der verdeckten Struktur |
| 2017 | Audi A8 D5 | vier Werkstoffe, 14 Fügeverfahren in einer Karosserie |
Ein pauschales Jahr, ab dem „das typische Volumenmodell“ in Mischbauweise gebaut wurde, gibt es nicht — und ich habe auch keine Quelle gefunden, die eines nennt. Der W205 von 2014 ist der stärkste belegbare Marker für den Massenmarkt.
Für ein Auto aus den frühen Neunzigern gilt dagegen praktisch das Gegenteil: durchgängig Stahl, rund 50 Kilogramm Aluminium im ganzen Fahrzeug und davon das meiste im Antrieb, gefügt im Wesentlichen durch Widerstandspunktschweißen. Reparatur bedeutet dort: ausbohren, richten, warmrichten, punkten, verzinnen. Es ist Handwerk, das man lernen und beherrschen kann, ohne eine Zertifizierung zu besitzen.
Genau das ist der stille Vorteil des Youngtimers, über den selten geredet wird. Nicht dass die Teile billiger wären — beim Blech alter Baureihen sind sie das oft nicht, wie die Auswertung von 95.540 Katalogpositionen zeigt. Sondern dass der Kreis derer, die den Wagen überhaupt anfassen dürfen, nicht durch eine Herstellerfreigabe begrenzt ist.
Was bleibt
Die Mischbauweise ist keine Modeerscheinung und auch keine Verschwörung gegen freie Werkstätten. Sie ist die logische Antwort auf zwei Anforderungen, die sich sonst widersprechen: mehr Steifigkeit für den Crash, weniger Gewicht für Verbrauch und Reichweite. Der Audi A8 D5 ist mit 24 Prozent mehr Torsionssteifigkeit bei gleichzeitig komplexerem Aufbau ein guter Beleg dafür, dass es funktioniert.
Der Preis dafür wird an einer Stelle bezahlt, die bei der Konstruktion niemanden interessiert: in der Werkstatt, drei Jahre später, wenn jemand rückwärts gegen einen Poller gefahren ist.
Drei Sätze zum Mitnehmen:
- Nicht jedes Bauteil darf gerichtet werden. Bei warmumgeformtem Stahl ist Erwärmen unzulässig, bei Alu-Guss und Strangpressprofilen ist Rückformen technisch ausgeschlossen.
- Der Reparaturleitfaden ist kein Beiwerk, sondern das Werkzeug. Er entscheidet über Trennstelle, Fügeverfahren und Temperaturgrenze. Ohne ihn ist jede Kalkulation geraten.
- Fragen Sie vor der Reparatur, nicht danach. Ob ein Betrieb für Ihr Fahrzeug freigegeben ist, lässt sich in einem Telefonat klären. Ob die Karosserie nach der Reparatur noch das hält, was sie halten soll, in der Regel nicht.
