Vom Entwicklungslabor zur Hebebühne: wie Reparaturwissen wirklich reist

Ein Auto wird an einem Ort entwickelt und an zehntausend Orten repariert. Zwischen diesen beiden Zuständen liegt eine Kette, über die selten jemand spricht: Ein Ingenieur schreibt ein Verfahren auf, und irgendwann steht ein Mechaniker in Lissabon, Bangkok oder Dortmund an der Hebebühne und führt es aus. Dazwischen liegen Übersetzungen, Datenformate, Schulungen, Gesetze und eine erstaunliche Menge an Missverständnissen.

Ich habe beide Enden dieser Kette gesehen. Gelernt habe ich Mechaniker; heute stehe ich als Dolmetscher und Trainer in Werkstätten und Trainingszentren und beobachte, was dort ankommt – und was unterwegs verloren geht. Dieser Text handelt von der Strecke dazwischen: wie sie technisch funktioniert, wer sie regelt, und an welcher Stelle sie regelmäßig reißt.

Die Kette

In den meisten Konzernen sieht der Weg ungefähr so aus. Die Entwicklung baut ein Bauteil und legt fest, wie es geprüft, ausgebaut und ersetzt wird. Die technische Dokumentation macht daraus ein Reparaturverfahren mit Sollwerten, Anzugsmomenten, Sonderwerkzeugen und Prüfschritten. Parallel entsteht die Diagnosebeschreibung: Welche Fehlercodes kann das Steuergerät setzen, welche Messwerte gibt es heraus, welche Routinen lassen sich anstoßen.

Diese beiden Stränge – Text und Daten – laufen ins Werkstattinformationssystem und in die Diagnosesoftware. Von dort gehen sie an die Marktorganisationen, die sie übersetzen und an die Vertragswerkstätten ausspielen. Und parallel dazu läuft ein dritter Strang: das Training. Denn ein Verfahren zu veröffentlichen und ein Verfahren beibringen sind zwei verschiedene Vorgänge, und der zweite ist der teurere.

Der entscheidende Punkt ist die Zahl der Übergaben. Jede Station in dieser Kette ist eine Stelle, an der Bedeutung verloren gehen kann – nicht aus Nachlässigkeit, sondern weil jede Station ihre eigene Sprache spricht. Der Entwickler denkt in Toleranzen, der Dokumentar in Arbeitspositionen, der Trainer in Lernzielen, der Mechaniker in Minuten. Alle vier haben recht, und alle vier meinen etwas anderes, wenn sie „prüfen“ sagen.

Warum jeder Tester mit jedem Steuergerät reden kann

Damit ein Diagnosegerät überhaupt eine Chance hat, mussten sich die Hersteller auf eine gemeinsame Grammatik einigen. Das ist tatsächlich passiert, und zwar in mehreren Schichten.

Die unterste ist der Diagnosedienst: UDS, Unified Diagnostic Services, festgelegt in ISO 14229. UDS beschreibt die Anfragen, die ein Tester an ein Steuergerät stellen darf – Fehlerspeicher lesen und löschen, Messwerte über eine Kennung abrufen, Routinen starten, Ein- und Ausgänge zwingen, Zugriffsberechtigung anfordern, Steuergerät zurücksetzen oder neu programmieren. Die Norm ist unabhängig vom Bussystem darunter; sie funktioniert über CAN genauso wie über Ethernet. Die aktuelle vierte Ausgabe von ISO 14229-1 stammt aus dem Juni 2026.

Darüber liegt die Beschreibung: ODX, Open Diagnostic Data Exchange, genormt als ISO 22901-1 und bei der ASAM als MCD-2 D geführt. ODX ist ein XML-Datenmodell, das für ein konkretes Steuergerät festhält, welche Fehlercodes es kennt, welche Messwerte es liefert, wie es sich identifiziert, welche Codierungen möglich sind und wie die Kommunikation aufgesetzt wird. Der praktische Effekt: Ein Tester braucht für ein neues Steuergerät keine neue Software mehr, sondern eine neue Datei.

Und darüber liegt der Ablauf: OTX, Open Test sequence eXchange, genormt als ISO 13209, seit 2012. OTX ist eine kleine Programmiersprache für Prüfabläufe. Damit wird aus „messen Sie die Spannung an Pin 3“ ein ausführbarer Schritt, den das Diagnosegerät führt: Es fragt ab, wertet aus, verzweigt, dokumentiert. Geführte Fehlersuche, wie sie heute jede Marke anbietet, ist im Kern eine Sammlung solcher Abläufe.

Bleibt das Flashen. Dafür gibt es SAE J2534, die sogenannte Pass-Thru-Schnittstelle: ein standardisiertes Kästchen zwischen PC und Fahrzeug, damit die Programmiersoftware eines beliebigen Herstellers mit dem Interface eines beliebigen Werkzeugherstellers zusammenarbeitet. Die amerikanische Umweltbehörde EPA hat J2534 mit einer Regel vom 27. Juni 2003 verbindlich gemacht, gültig ab Modelljahr 2004. Ohne diese eine Festlegung bräuchte eine freie Werkstatt für jede Marke einen eigenen Programmierrechner.

Das ist der Unterbau. Er ist gut. Er erklärt aber nur, warum die Daten ankommen – nicht, ob sie verstanden werden.

Der Rückkanal

Die interessantere Richtung ist die andere. Ein Hersteller erfährt erst dann wirklich etwas über sein Auto, wenn es in Kundenhand ist – und die einzigen Menschen, die dabei zusehen, sind die Leute in den Werkstätten.

Formal läuft das über drei Kanäle. Erstens die Gewährleistungsdaten: Jeder bezahlte Garantieauftrag ist ein Datensatz mit Teilenummer, Arbeitsposition, Laufleistung und Baudatum. Häufungen fallen auf, lange bevor jemand sie benennen kann. Zweitens die Feldbeobachtung: ausgetauschte Teile gehen zur Analyse zurück ins Werk, weil erst das Bauteil selbst zeigt, ob es gebrochen, verschlissen oder falsch montiert war. Drittens die Rückmeldungen aus dem Training – der unterschätzte Kanal, weil ein Trainer im Jahr mehr Techniker spricht als jede Umfrage erreicht.

Wenn ein Muster erhärtet ist, entsteht daraus eine technische Mitteilung an die Werkstätten, im internationalen Sprachgebrauch das Technical Service Bulletin: Symptom, Abgrenzung, Prüfschritte, Abhilfe, betroffene Fahrgestellnummern. Ein TSB ist kein Rückruf. Es ist die Beschreibung eines bekannten Fehlers samt dem Verfahren, das dagegen hilft.

In den Vereinigten Staaten sind diese Mitteilungen bemerkenswerterweise öffentlich. Nach 49 CFR 579.5 muss ein Hersteller der Verkehrssicherheitsbehörde NHTSA jede Mitteilung übermitteln, die er an mehr als einen Händler, Halter oder Käufer verschickt und die einen Mangel betrifft – ausdrücklich unabhängig davon, ob der Mangel sicherheitsrelevant ist. Die Frist beträgt fünf Werktage nach Ende des Monats, in dem die Mitteilung herausgegeben wurde. Die NHTSA veröffentlicht sie anschließend. Wer wissen will, was ein Hersteller über die Schwächen seiner eigenen Baureihe weiß, findet dort eine überraschend ehrliche Antwort.

Wer mitlesen darf

In Europa ist der Zugang anders geregelt, dafür grundsätzlicher. Die Leitidee: Wer ein Auto gekauft hat, soll nicht gezwungen sein, es beim Hersteller reparieren zu lassen.

Historisch stand das in der Verordnung (EG) Nr. 715/2007, die schon im Titel „und über den Zugang zu Reparatur- und Wartungsinformationen für Fahrzeuge“ trägt. Wichtig für alle, die es genau nehmen: Die einschlägigen Artikel 6 bis 8 dieser Verordnung sind inzwischen gestrichen. Maßgeblich ist seit dem 1. September 2020 die Verordnung (EU) 2018/858, dort die Artikel 61 bis 66 samt Anhang X.

Artikel 61 Absatz 1 formuliert es knapp: Hersteller müssen unabhängigen Marktteilnehmern „uneingeschränkten, standardisierten und diskriminierungsfreien Zugang“ zu OBD-Informationen, Diagnose- und sonstiger Ausrüstung, Werkzeugen einschließlich der vollständigen Referenzen, verfügbaren Software-Downloads sowie zu Reparatur- und Wartungsinformationen gewähren. Und zwar in maschinenlesbaren, elektronisch verarbeitbaren Datensätzen. Seit dem 30. Juli 2023 gilt Anhang X in der Fassung der Verordnung (EU) 2021/1244, die die Normenreihe EN ISO 18541 als Nachweis der Konformität heranzieht.

Die Grundlage dafür ist älter. Die On-Board-Diagnose wurde in den USA von der kalifornischen Behörde CARB durchgesetzt – ab Modelljahr 1996 für Ottomotoren, ab 1997 für Diesel – und von der EPA bundesweit übernommen. In Europa folgte die EOBD mit der Richtlinie 98/69/EG: für neue Pkw-Typen mit Ottomotor ab 1. Januar 2000, für alle neuen Ottomotor-Pkw ab 1. Januar 2001, für Diesel ab 2003 beziehungsweise 1. Januar 2004.

Das ist, nüchtern betrachtet, eine bemerkenswerte Konstruktion: Ein Umweltgesetz hat nebenbei den freien Werkstattmarkt gerettet. Die Diagnosebuchse unter dem Armaturenbrett steht dort nicht, weil jemand die Reparatur erleichtern wollte, sondern weil jemand Abgaswerte überwachen wollte.

Die Stelle, an der es hakt

Die Technik ist geregelt, der Zugang ist geregelt, die Meldewege sind geregelt. Was nicht geregelt ist – und sich auch nicht regeln lässt – ist die Sprache.

Ich dolmetsche technische Trainings. Das klingt nach einer Nebensache und ist in Wahrheit die Stelle, an der sich entscheidet, ob eine Schulung wirkt. Denn ein Reparaturverfahren ist kein Text, den man Wort für Wort überträgt. Es ist eine Handlungsanweisung, und Handlungsanweisungen sind nur dann korrekt übersetzt, wenn hinterher dieselbe Handlung herauskommt.

Drei Fehlerquellen begegnen mir immer wieder. Die erste sind falsche Freunde. Englisch eventually heißt „schließlich“, nicht „eventuell“ – in einer Prüfanweisung ist das der Unterschied zwischen „das passiert irgendwann“ und „das kann passieren“. Actual heißt „tatsächlich“, nicht „aktuell“; in einem Diagnosemenü steht neben dem Sollwert der actual value, und wer ihn für den aktuellen Wert hält, liegt zufällig richtig und beim nächsten Mal falsch.

Die zweite ist die Hausterminologie. Jeder Hersteller hat eigene Wörter für dieselbe Sache, und die Wörter sind Teil der Firmenkultur. Wer sie im Training ändert, weil eine andere Formulierung schöner klingt, hat den Techniker beim nächsten Blick ins Werkstattinformationssystem allein gelassen. Meine Regel ist deshalb unromantisch: Der Begriff aus der Dokumentation gewinnt, auch wenn er sperrig ist.

Die dritte ist die unausgesprochene Voraussetzung. Ein deutscher Entwickler schreibt „Prüfen Sie die Masseverbindung“ und meint einen Vorgang, den er in der Ausbildung tausendmal gemacht hat. In einem Markt, in dem die Ausbildung anders verlaufen ist, ist derselbe Satz keine Anweisung, sondern eine Andeutung. Der Satz ist nicht falsch übersetzt. Er ist unvollständig gedacht.

Deshalb ist die nützlichste Frage im Training keine Frage nach dem Verständnis. „Alles klar?“ produziert Nicken. „Zeig es mir“ produziert Wahrheit.

Warum ein Training kein Handbuch ist

Die Hersteller wissen das, und sie geben entsprechend Geld aus. Die BMW Group hat ihre Trainingsakademie in Unterschleißheim am 29. Juli 2004 eröffnet: 33 Millionen Euro, 20.000 Quadratmeter, 70 technische Trainingsplätze, ausgelegt auf bis zu 450 Teilnehmer pro Tag. Zehn Jahre später zog der Konzern Bilanz: 750.000 Mitarbeiter aus 80 Ländern geschult, 25.000 Seminartage, rund tausend technische Trainingsveranstaltungen jährlich, etwa 200 Beschäftigte am Standort – und 51 Trainingszentren weltweit.

Interessant an dieser Bilanz ist ein Satz am Rand: Technische Kurse bestehen zu rund 80 Prozent aus Praxis. Das ist keine didaktische Modeerscheinung, sondern die direkte Konsequenz aus einer Erfahrung, die achtzig Jahre alt ist. Wer ein Handbuch verteilt, hat informiert. Wer jemanden am Fahrzeug arbeiten lässt und dabei zusieht, hat ausgebildet.

Und weil kein Konzern die Techniker aller Märkte nach Bayern fliegen kann, funktioniert die Verteilung als Kaskade: Die Zentrale schult Trainer, die Trainer schulen in ihren Ländern, die Länder schulen die Betriebe. BMW nennt das ausdrücklich Train the Trainer und hat 2009/2010 eine weltweite Trainerzertifizierung eingeführt, um die Stufen zusammenzuhalten. Das ist der schwierige Teil: Jede Stufe ist eine Kopie, und Kopien werden blasser.

Was auf dem Shopfloor bleibt

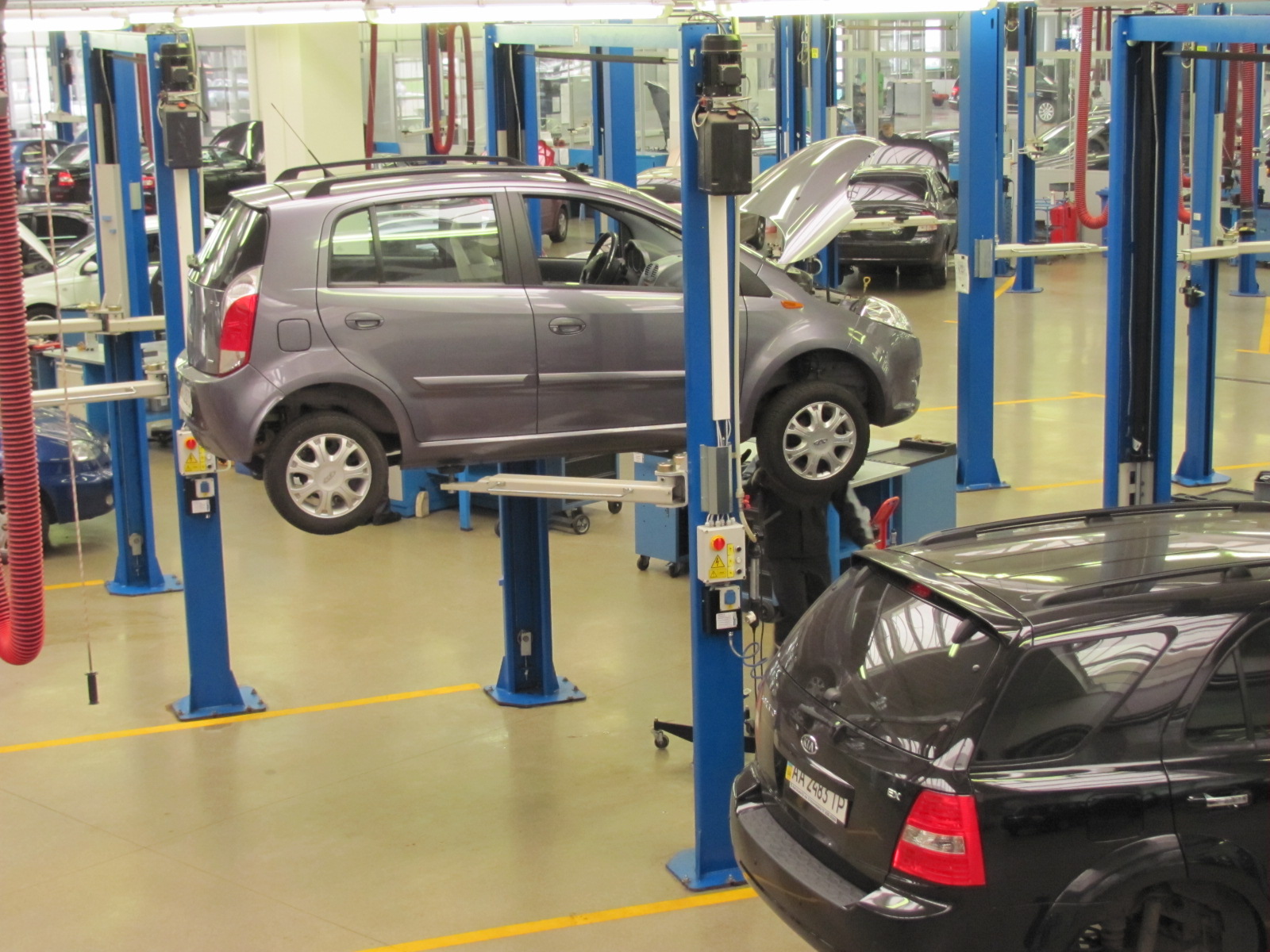

Wenn ich am Ende eines Trainingstages durch die Halle gehe, sehe ich meistens dasselbe Bild: An einem Fahrzeug stehen drei Leute, einer erklärt, zwei fassen an. Niemand hält eine Präsentation. Genau in diesem Moment ist das Wissen tatsächlich angekommen, und zwar nicht, weil es besonders gut formuliert war, sondern weil jemand es in der Hand hatte.

Die ganze Kette davor – Normen, Datenformate, Verordnungen, Kaskaden – hat nur eine Aufgabe: diesen Moment möglich zu machen. Sie ist beeindruckend gut gebaut, und sie ist nichts wert, wenn er nicht stattfindet.

Deshalb halte ich die Frage, ob ein Verfahren „veröffentlicht“ ist, für die falsche Frage. Die richtige lautet: Kann es jemand ausführen, der nicht dabei war, als es erfunden wurde? Alles andere ist Ablage.

Die Regeln, auf denen die Werkstatt steht

1. 1996In den USA wird die On-Board-Diagnose II Pflicht – durchgesetzt von der kalifornischen Behörde CARB, ab 1997 auch für Diesel.
2. 2001In der EU gilt die EOBD für alle neuen Pkw mit Ottomotor (Richtlinie 98/69/EG); Diesel folgen 2004.
3. 2003Die US-Umweltbehörde EPA schreibt am 27. Juni die Pass-Thru-Schnittstelle SAE J2534 vor.
4. 2004J2534 gilt ab Modelljahr 2004. Im selben Jahr eröffnet die BMW Group am 29. Juli ihre Trainingsakademie in Unterschleißheim.
5. 2008Das Diagnose-Datenmodell ODX wird als ISO 22901-1 genormt.
6. 2012Die Prüfablaufsprache OTX wird als ISO 13209 genormt.
7. 2018Die Verordnung (EU) 2018/858 tritt am 4. Juli in Kraft und regelt den Zugang unabhängiger Werkstätten neu.
8. 2020Sie gilt ab dem 1. September; die entsprechenden Artikel der alten Verordnung 715/2007 entfallen.
9. 2023Anhang X in der Fassung der Verordnung (EU) 2021/1244 gilt ab 30. Juli und verweist auf die Normenreihe EN ISO 18541.
10. 2026Die vierte Ausgabe von ISO 14229-1 (UDS) erscheint im Juni.

Weiterlesen

Wie das technische Training überhaupt entstanden ist, steht in einem eigenen Artikel: Wer bringt es dem Ausbilder bei? Die Geschichte des technischen Trainings. Wer wissen will, wie ein Hersteller Diagnose in der Praxis gedacht hat, findet das bei der Bosch KE-Jetronic und beim Auslesen per Blinkcode.

Quellen

1. EUR-Lex: Verordnung (EU) 2018/858 – Artikel 61 bis 66 und Anhang X, Inkrafttreten 4. Juli 2018, Geltung ab 1. September 2020.
2. EUR-Lex: Verordnung (EG) Nr. 715/2007, konsolidierte Fassung – Belegt die Streichung der Artikel 6 bis 8 zum 1. September 2020.
3. EUR-Lex: Delegierte Verordnung (EU) 2021/1244 – Neufassung des Anhangs X, Verweis auf EN ISO 18541, Geltung ab 30. Juli 2023.
4. EUR-Lex: Richtlinie 98/69/EG – Einführungstermine der EOBD für Otto- und Dieselmotoren.
5. CARB: OBD II Fact Sheet – OBD II ab Modelljahr 1996 für Ottomotoren, ab 1997 für Diesel.
6. eCFR 40 CFR 86.1808-01 – Verpflichtung zu SAE J2534 ab Modelljahr 2004.
7. eCFR 49 CFR 579.5 – Meldepflicht für technische Mitteilungen an die NHTSA, Frist von fünf Werktagen nach Monatsende.
8. ISO 22901-1 – Open Diagnostic Data Exchange, Datenmodellspezifikation.
9. ISO 13209 – Open Test sequence eXchange, seit 2012.
10. ISO 14229-1:2026 – Unified Diagnostic Services, vierte Ausgabe, Juni 2026.
11. BMW Group PressClub: Zehn Jahre Trainingsakademie – 750.000 Teilnehmer aus 80 Ländern, 51 Trainingszentren, rund 80 Prozent Praxisanteil, Trainerzertifizierung ab 2009/2010.
12. BMW Group PressClub: Eröffnung der Trainingsakademie – 29. Juli 2004, 33 Millionen Euro, 20.000 Quadratmeter, 70 technische Trainingsplätze.
